Federzunge für Peco Finescale Weiche

Stand: 04.08.2010

Hier hab ich versucht, die Weichenzungen der Peco Weichen durch Federzungen zu ersetzen.

Demontage

Als erstes demontiert man die Original-Gelenkzungen. Dazu biegt man an der Weichenunterseite die Laschen auf, mit denen die Gelenkzungen befestigt sind, entfernt die Platte vor der "Stellschwelle" inklusive Feder und zieht dann die Gelenkzungen als Ganzes raus. Dann trennt man die Zwischenschienen (Schienenstücke zwischen Herzstück und Zungenwurzel/enden) ca. einen Schwellenabstand vor dem Herzstück auf und zieht die beiden kurzen Schienenstücke raus.

Anfertigen der Federzungen

Die neuen Weichenzungen (Zungenschiene + Zwischenschiene) werden aus Peco Finescale Code 55 Flexgleis hergestellt.
Der Schienenfuß des Peco Finescale Gleises besteht aus einem H-Profil, womit die Schiene in den Schwellen befestigt ist. Man längt 2 Stück Flexgleis entsprechend ab und biegt die Zungenschiene für das Zweiggleis passend (einfach die Form der Backenschiene nachbiegen).

Dann schleift man (mit Minibohrmaschine + Schleifaufsatz) die Zungenspitzen passend zu, so dass die Zungen gut an der jeweiligen Backenschiene anliegen. Die Backenschienen sind auf der Innenseite ausgenommen, die Zungenspitzen sind so einzupassen, das die Zungenspitze schön in die Backenschiene übergeht. An den Spitzen schleift man zusätzlich den unteren Teil des Schienenfusses weg. Die Schwellen im Bereich der Original-Gelenkzungen liegen tiefer, die Zungen/Zwischenschiene liegt dann direkt mit dem H-Profil-Schienenfuß auf.
Die so angefertigten Weichenzungen kann man dann in die Schwellen vor dem Herzstück einschieben, wobei darauf zu achten ist, das die Zwischen/Zungenschiene vom Herzstück elektrisch getrennt ist!

Erstes Ergebnis

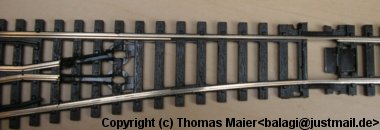

So sieht das Ganze dann zusammengebaut aus. Im Vergleich zur Original Peco Weiche mit ihrer Gelenkzunge sieht die Federzunge doch deutlich besser aus.
