Schattenbahnhof | Stand: 15.11.2014 |
Ein Schattenbahnhof mit 15 Gleisen und Kehrschleife.
Bild:
<>Alle 1 2 3 [4] 5 6

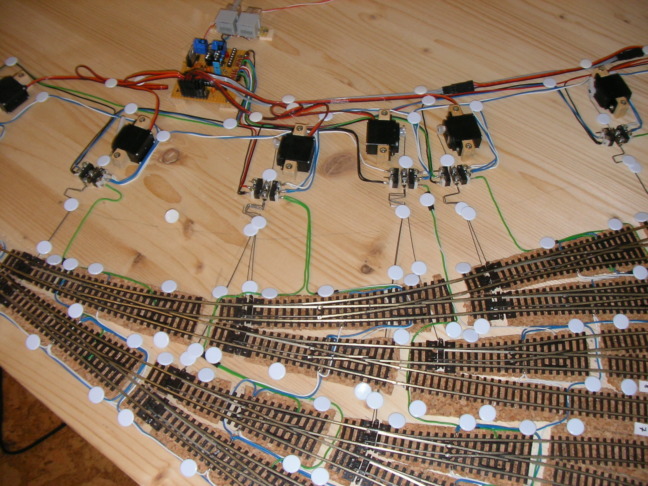

Gestellt werden die Weichen mit Servos. Bis zu 4 Weichen werden mit einem Servo gestellt, ein unabhängiges Stellen jeder Weiche ist hier
nicht notwendig.
Bei den Weichen sind die Federelemente ausgebaut sowie die Weichenzungen vom Herzstück getrennt worden. Jeder Servo betätigt 2 Umschalter,
je einer für die Rückmeldung und Herzstückpolarisierung. Zum Stellen wird 0.3mm Federstahldraht verwendet, der mit Hilfe von Reisnägeln
geführt wird.
