Weiche mit Code40

Stand: 12.05.2013

Eine weitere Selbstbauweiche, diesmal mit Code40 Schienenprofilen. Zeichnung mit einem CAD Programm angefertigt: Radius 800mm, Abzweigwinkel 10 Grad, befahrbar mit NEM Radsätzen. Als Schwellen dienen Streifen aus Balsaholz und Platinenmaterial. Letzteres dort, wo die Befestigung der Schienen notwendig ist.


Die Kupferschicht wurde mit einer kleinen Feile vor aufkleben der Schwellen passend entfernt.


Fertig montiert.


Detail Herzstückbereich. Die Radlenker sind aus Schienenprofilen, auf einer Seite flach gefeilt.


Detail Zungenbereich. Der Schienenfuß der Backenschienen ist entsprechend entfernt, damit die Zungen gut anliegen.

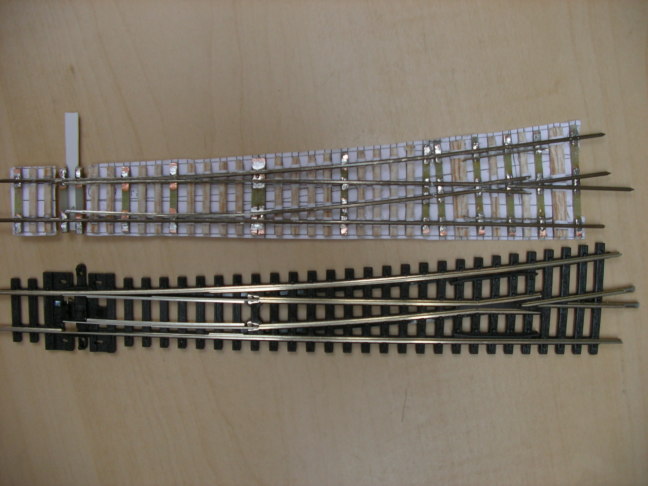

Vergleich mit einer langen Peco Code55 Weiche.

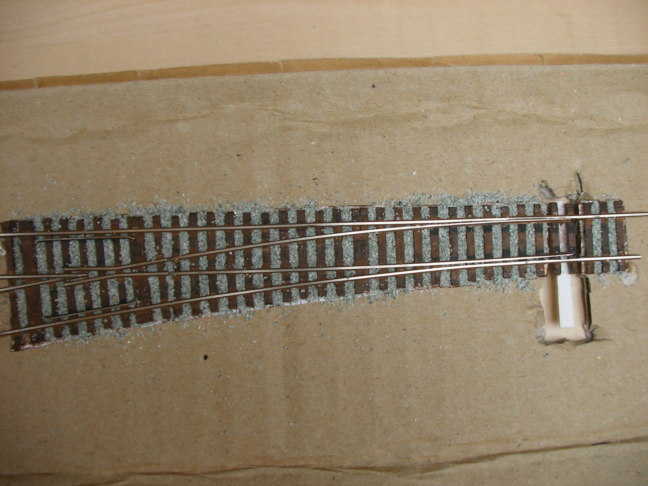

Gealtert und testweise eingeschottert.


Die Maserung der Holzschwellen tritt nach der Alterung mit Acrylfarben schön hervor.

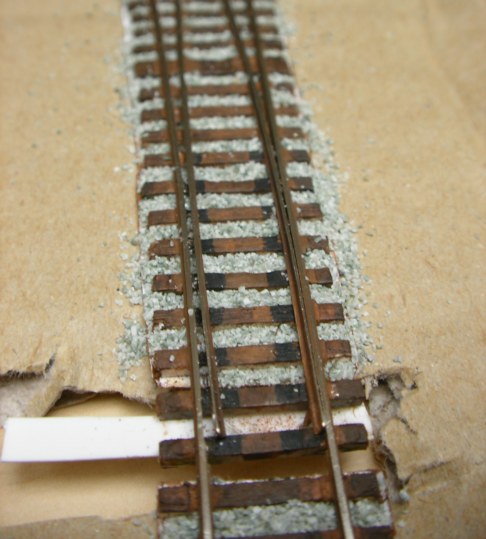

Gleitstuhlplatten der Zungen sind mit schwarzer Farbe angedeutet.
